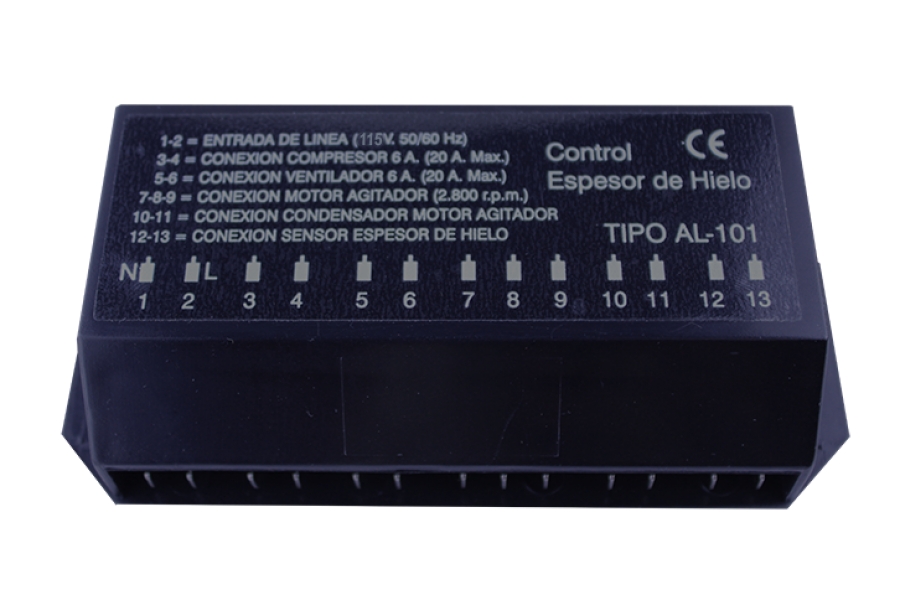

CARACTERÍSTICAS TÉCNICAS AL-101-115V

-Alimentación: 115 V. c.a 50/60 Hz.

 -Potencia absorbida: 1,5 VA máximo

 -Potencia de conmutación con carga resistiva a 230 V. 3300 W.

 -Potencia de conmutación con carga inductiva a 230 V. apróx. 3000 VA.

 -Tensión en bornes de la sonda: 9 V.

 -Corriente a través de la sonda: 180 mA.

 -Temperatura de funcionamiento: – 10 ºC a 70 ºC

 -Sensibilidad para el agua: 47.000 Ohmnios

 -Sensibilidad para el hielo: 1 Mega Ohmnio

REGULADOR DE ESPESOR DE HIELO

El control permite regular la producción de frío (funcionamiento del compresor) en función del espesor de la capa de hielo en aparatos tales como, enfriadores de bebidas, máquinas de venta automáticas, etc.

 Cuando la demanda de frigorías es pequeña se forma una capa de hielo en el serpentín del evaporador que sirve de reserva en los períodos de mayor demanda de frío. El control regula el espesor deseado de la capa de hielo.

PRINCIPIO DE FUNCIONAMIENTO

Los controles utilizan la diferencia de conductividad entre el agua y el hielo para regular el espesor de la capa de hielo en el evaporador.

 El elemento sensible está formado por una sonda inyectada de plástico con tetones de acero inoxidable montado sobre un soporte para tubo de evaporador de 3/8” y de 1/2".

 Este soporte se monta a su vez sobre el serpentín del evaporador.

 El espesor del hielo deseado se fija variando la distancia de los electrodos al serpentín del evaporador.

 Los electrodos reciben una señal pulsante de unos micro-voltios que origina una corriente muy débil entre los mismos cuando están recubiertos de agua o un líquido conductor. La utilización de corriente pulsante asegura la ausencia de corrosión y ionización local en los electrodos, que pudieran alterar el funcionamiento.

 La señal de los electrodos se amplifica y opera un relé electromagnético, que a su vez conecta o desconecta el compresor. En tanto los electrodos están rodeados de líquido conductor el relé permanecerá cerrado. Cuando el espesor de la capa de hielo es suficiente para recubrir los electrodos, interrumpe la señal, desconectándose el relé y por tanto el compresor.

CARATERÍSTICAS GENERALES

Contactos de maniobra reforzados especiales para conmutación con cargas inductivas, protegidos contra la sobretensión en la apertura.

 Detección paso de hielo-agua o viceversa, temporizada a fin de evitar falsas maniobras sobre el motor compresor, las cuales podrían dañarlo.

-Nuestros controles de espesor de hielo son conformes con la Directiva de Compatibilidad Electromagnética 89/366/CEE y su modificación 92/31/CEE y con la Directiva de Rigidez Dieléctrica BC 73/23/CEE.
